        DW系列電渦流測功機

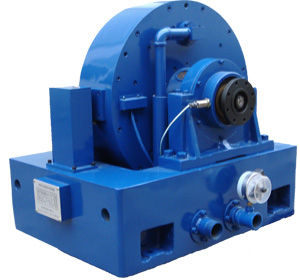

        DW系列(盤式)電渦流測功機 DW系列(柱式)電渦流測功機
        DW系列(盤式)電渦流測功機 DW系列(柱式)電渦流測功機

        產品簡介
          航成牌電渦流測功機是目前國內先進的加載測功設備,主要用來測量各種動力裝置的機械性能。DW及DWD系列主要由旋轉部分(感應盤)、擺動部分(電樞和勵磁部分)、測力部分和校正部分組成。
          勵磁繞組通電后,產生一個閉合磁通。當感應盤(齒狀)旋轉時,氣隙磁密隨之發生周期性變化,感應出渦流,由于“渦流”和磁場的耦合作用,在轉子上產生制動力矩,而在電樞體上則產生與拖動力矩相同的轉矩,并經裝在電樞體上的力傳感器檢測出來,從而達到測試扭矩的目的。 在轉速測量上,采用非接觸式的磁電式轉速傳感器,將轉速信號轉換成電信號輸出。
          本機適用于中、小型功率電機、汽車、內燃機、燃?xì)廨啓C(jī)、水輪機、工程機械、林業、礦山、石油鉆采等機械的性能試驗,也可作為其它動力設備的吸功裝置。

        性能特點
        結構簡單,操作維護方便;
        制動力矩大,測試精度高,工作穩定;
        轉動慣量小,動態響應快;
        與測控系統配套,可實現自動化操作。
        性能指標

        冷卻水壓:0.02~0.1Mpa。
        測功機出水溫度:小于55oC
        工作方向:左旋或右旋,連續工作。
        扭矩測量精度:±0.4%F.S
        轉速測量精度:±1r/min


        表1 DW系列電渦流測功機主要性能指標

        型號

        額定吸收功率kW

        額定扭矩N.m

        最高轉速r/min

        轉動慣量kg·m2

        額定扭矩轉速r/min

        DW6

        6

        25

        14000

        0.01

        2000~2800

        DW10

        10

        50

        13000

        0.01

        2000~2800

        DW16

        16

        70

        13000

        0.01

        2000~2800

        DW25

        25

        120

        11000

        0.025

        2000~2800

        DW40

        40

        160

        10000

        0.025

        2000~2800

        DW63

        63

        250

        9000

        0.06

        2000~2800

        DW100

        100

        400

        8500

        0.14

        2000~2800

        DW160

        160

        600

        8000

        0.42

        2000~2800

        DW250

        250

        1100

        7000

        0.88
        2000~2800
        DW300

        300

        1600

        6000

        1.8
        2000~2800

        DW400

        400

        2200

        4300

        2.6

        2000~2800

        DW560

        560

        3300

        5000

        3.1
        2000~2800

        DW630

        630

        4000

        4000

        4.2

        2000~2800

        表2 DWD系列電渦流測功機主要性能指標


        型號

        額定吸收功率kW

        額定扭矩N.m

        最高轉速r/min

        轉動慣量kg·m2

        額定扭矩轉速r/min

        DWD63

        63

        250

        7000

        0.11

        1000~1600

        DWD100

        100

        400

        6500

        0.19

        1000~1600

        DWD160

        160

        650

        6000

        0.47
        1000~1600

        DWD250

        250

        1100

        5100

        0.93

        1000~1600

        DWD300

        300

        1500

        5000

        1.85

        1000~1600

        DWD400

        400

        2200

        4000

        2.65
        1000~1600
        DWD560

        560

        3300

        3500

        3.13

        1000~1600

        DWD630

        630

        4000

        3000

        4.26
        1000~1600

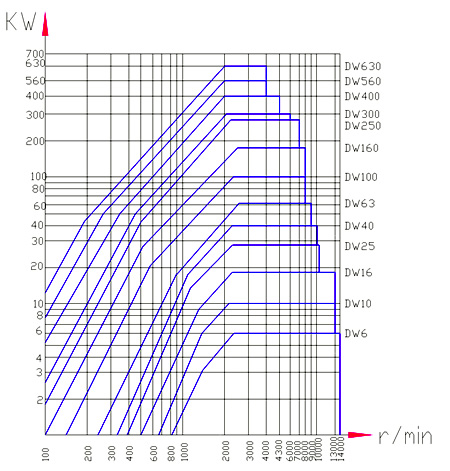

        DW系列電渦流測功機功率特性曲線
        DW系列電渦流測功機功率特性曲線

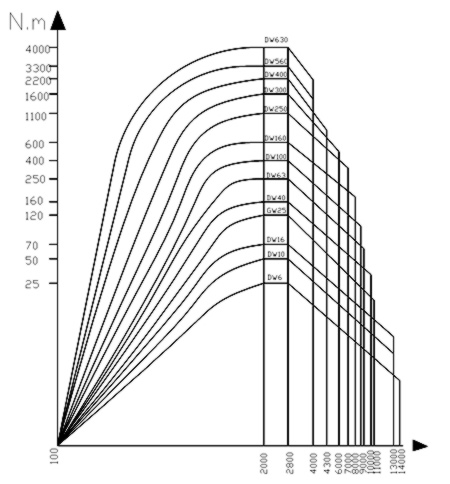

        DW系列電渦流測功機負荷特性曲線表

        DW系列電渦流測功機負荷特性曲線表

        DWD系列電渦流測功機功率特性曲線

        DWD系列電渦流測功機功率特性曲線

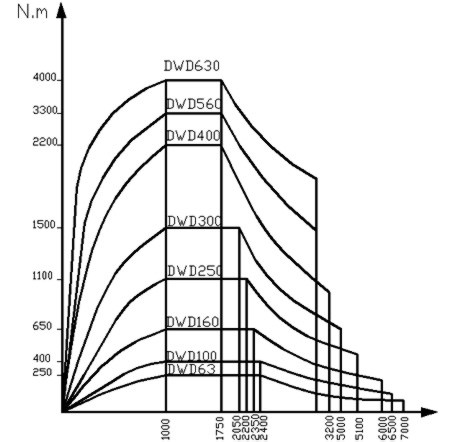

        DWD系列電渦流測功機負荷特性曲線表

        DWD系列電渦流測功機負荷特性曲線表


        -DWL系列立式電渦流測功機

        DWL系列立式電渦流測功機
        普通DW系列測功機在測試某些特殊機械(如割草機、立式水泵、攪拌機變速箱等)時,必須引入換向變速箱,將設備的垂直傳動變換成水平傳動方式。這樣,在輸出測試結果的時候,由于變速箱的傳遞效率不定(隨工況轉速、負載大小而變化),扭矩的測試精度將得不到保證,難以應用在對測試精度要求比較苛刻的情況。為此,我公司專門開發了DWL系列立式電渦流測功機。作為一種新型的測功設備,它可以垂直安裝,徹底解決了DW系列測功機在測試上述設備時因變速箱的效率引起的困饒,真正的實現了扭矩測試的高精度要求。

          DWL系列立式電渦流測功機除了立式安裝外,其他的技術參數與DW系列電渦流測功機完全一致。需要說明的是,DWL系列測功機的安裝尺寸可以根據用戶的要求而特殊設計
